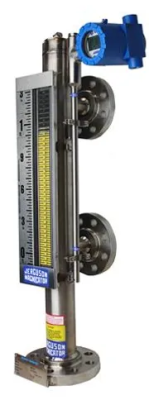

Transmisor magnetoestrictivo Jerguson® serie JMT™
EL RENDIMIENTO Y LA CONFIABILIDAD QUE USTED ESPERA DE JERGUSON
El transmisor magnetostrictivo de la serie JMT™ es un gran avance en cuanto a características y versatilidad. Al utilizar la tecnología de captura de señales pendiente de patente de Jerguson, el JMT presenta una relación señal/ruido insuperable. Cuando se instala con el campo magnético exclusivo de Jerguson Magnicator®, el JMT se puede montar en casi cualquier combinación de cámaras, incluida la Schedule 160, sin sacrificar la confiabilidad. El gabinete de doble entrada permite un acceso seguro a la HMI, donde se puede obtener información con solo tocar un botón, incluida la información del nivel actual, las configuraciones y un gráfico EN VIVO que muestra la forma de onda en tiempo real. El JMT está diseñado para funcionar y ser totalmente configurable con HART® genérico. Cada aspecto del JMT se ha desarrollado para facilitar la instalación, la configuración y la conectividad. Al igual que nuestra amplia gama de indicadores de bandera, flotadores e interruptores confiables, el JMT agrega un control de nivel continuo en el que puede confiar de Jerguson.
- Alimentación por bucle de 4-20 mA; 12,5 a 36 VCC
- Estándar de comunicación del protocolo HART (HART 7 EDDL pendiente)
- Longitudes de detección de 12 pulgadas (305 mm) a 360 pulgadas (9 metros)
- Temperatura del proceso: -70ºF a 700ºF (-57ºC a 372ºC) (Se requieren medidas de protección de aislamiento por encima de 350ºF [176ºC])
- Aprobado por ETL para EE. UU., Canadá, ATEX e IECEx (a prueba de explosiones/inflamable/seguridad intrínseca)
- Caja de doble compartimento NEMA 4X; IP66
- Aluminio recubierto de epoxi estándar
- 316SS opcional
- Pantalla gráfica de forma de onda con un solo toque
- Ver la forma de onda completa, incluido el nivel de activación y la cantidad de picos
- Vista EN VIVO de la señal, condición de ruido
- Visualización rápida de los parámetros actuales del dispositivo
- Verificar rango, URV, LRV
- Verificar SN, Etiqueta#

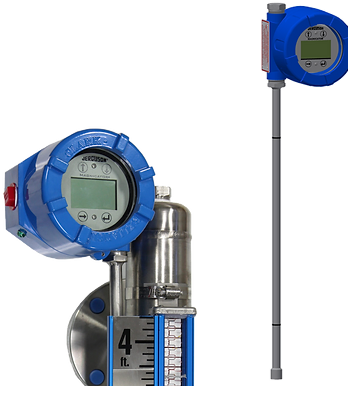

Transmisor magnetostrictivo MTII 4300™
El MTII4300 detecta con precisión la posición del flotador Magnicator aplicando un pulso corto de 1,5 μs al elemento sensor. Este pulso crea un campo magnético alrededor del elemento sensor. Cuando el campo magnético del flotador y el campo magnético del elemento sensor se cruzan, se produce una torsión en el elemento sensor. En función del tiempo transcurrido entre el pulso inicial y la detección de la torsión correspondiente, se puede calcular con precisión la ubicación del imán del flotador.
- Alimentación por bucle de 4-20 mA; 10,5 a 28 VCC
- Protocolo estándar de comunicaciones HART 7
- SIL2 disponible
- Salida Foundation Fieldbus opcional
- Longitudes de detección de 6 pulgadas a 228 pulgadas (15 cm a 6 metros)
- Medición de nivel continua con repetibilidad 0,01 % de escala completa
- Aprobado por FM para uso en ubicaciones peligrosas:
- Clase I, División 1 Grupos B, C, D
- Clase II, División 2 Grupos E, F, G
- Aprobaciones CSA y ATEX opcionales
- Caja estándar NEMA 4X: acero inoxidable 316 opcional

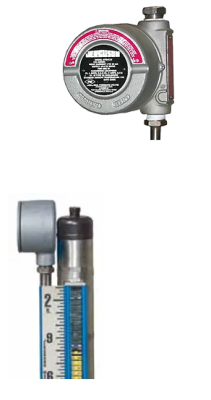

Transmisor de nivel RST2™
El sensor RST2 es una cadena de interruptores magnéticos de láminas y resistencias montados dentro de un conjunto de tubos de acero inoxidable de pared gruesa. A medida que el flotador dentro del Magnicator responde al cambio de nivel de líquido en la cámara, el flotador activa los interruptores de láminas adyacentes. El interruptor de láminas y las resistencias proporcionan una salida de resistencia variable. Esta salida es la que mide el módulo electrónico RST2, como una indicación del nivel de líquido. El transmisor RTS2 proporcionará una señal de 4-20 mA proporcional al nivel de líquido indicado por el Magnicator.
- Transmisor proporcional de dos cables, alimentado por bucle de 4-20 mA
- Longitudes de detección de 6 pulgadas a 228 pulgadas (15 cm a 6 metros)
- Medición de nivel continua con resolución de 1/2″
- Aprobado por UL/CUL para uso en ubicaciones peligrosas:
- Clase I, División 1 Grupos B, C, D
- Clase II, División 2 Grupos E, F, G
- Electrónica alojada en carcasa NEMA 4X, 7 (Grupos B, C, D) e IP 66/67

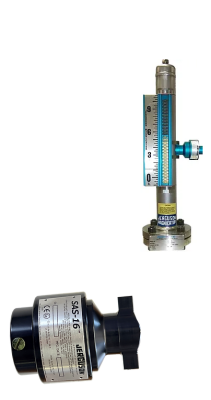

Interruptor de acción rápida SAS-16™
El mecanismo del interruptor se basa en un diseño exclusivo de tres imanes de Jerguson, en el que la acción rápida se logra mediante el uso de repulsión magnética. El imán montado en el flotador hace que el imán secundario gire a medida que pasa hacia arriba y hacia abajo. El imán del interruptor es repelido por el secundario y se desplaza hacia el lado opuesto. Esto hace que la base pivote, moviendo la varilla de empuje que opera los contactos del interruptor. El resultado es una conmutación de enclavamiento de acción rápida positiva: sin resortes… sin levas… sin problemas.
- Montaje externo: sin contacto con el proceso de fluido
- ¡Apto para aplicaciones de hasta 750ºF!
- Poste de interruptor totalmente ajustable
- Altamente resistente a la vibración
- SPDT (unipolar de doble tiro)
- Caja de aluminio anodizado estándar; disponible en acero inoxidable 316
- Aprobado por FM con versiones IECEx y ATEX disponibles
Clasificaciones:
300 V CA, 10 A, 2000 VA; 240 V CC, 10 A, 50 W (máximo)
240 V CA, 0,25 A, 6 VA; 240 V CC, 0,25 A, 3,6 W (máximo)
RS-2™ Reed Switch
This simple reed switch device can be used to directly control low-amp equipment, or as an input to user supplied controllers or DCS systems. Available with either SPDT or DPDT action.
- Hermetically Sealed Bi-Stable Latching Reed Switch
- Continuous 1 Amp, Maximum 2 Amp Current Load @ 120 VAC/VDC
- NEMA 7 for NEC Class 1, Div. 1, Groups B, C & D
- Completely Sealed – Never has to be opened or exposed to the environment
- UL, CUL approved for service in Class I, Groups B, C, & D. Class II, Groups E, F, & G Hazardous Locations
