Serie SG800

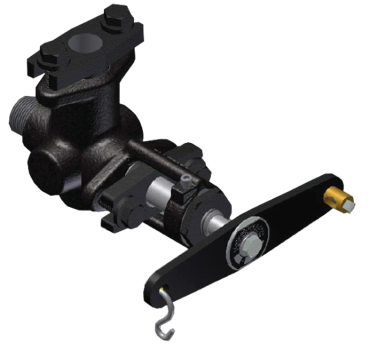

Válvulas de Medidor de Agua de Acero Forjado Operadas por Palanca para Servicio de Vapor Confiable hasta 1500 PSI (100 Bar)
Válvulas de Medidor de Agua de Acero Forjado Operadas por Palanca de la Serie SG800 para Servicio de Vapor Confiable hasta 1500 PSI a 600°F
Disponibles con conexión de tubería macho de ¾” o brida ANSI estándar, las válvulas de la serie SG800 ofrecen opciones en conexiones de recipientes y medidores, ubicaciones de válvulas de retención de bola y disponibilidad de unión. Consulte la Guía de Selección de Modelos para obtener características de modelos individuales que satisfagan sus requisitos específicos de instalación.
Todas las válvulas de la serie SG800 tienen un diseño de tornillo y yugo exterior. Las características de diseño y rendimiento incluyen:
- Cuerpo de acero forjado según la especificación ASTM SA-105
- Vástago de acero inoxidable tipo 303 y asiento reemplazable de una pieza de acero inoxidable 420F
- Cartucho de empaquetadura Grafoil asegurado por yugos de paquete de dos pernos idénticos
- Rosca de vástago cuádruple que permite posiciones de apertura/cierre completa con solo un cuarto de vuelta
- Cepillo de vástago ubicado fuera del cuerpo, alejado de altas temperaturas y fluidos corrosivos
- Conexión hembra NPT/SW de ½” para soplado
Series SG600 y SG700
Válvulas de Medidor de Agua de Acero Forjado Operadas por Rueda de Cadena para Servicio de Vapor Confiable hasta 3000 PSI (200 Bar)
Los modelos exclusivamente operados por rueda de cadena de las series SG600 y SG700 ofrecen opciones en conexiones de recipientes y medidores, disponibilidad de tubo igualador y servicios de presión de vapor máxima. Consulte la Guía de Selección de Modelos para obtener características de modelos individuales que satisfagan sus requisitos específicos de instalación.
Todos los modelos operados por rueda de cadena tienen un diseño de tornillo y yugo exterior. Las características de diseño y rendimiento incluyen:
- Cuerpo de acero forjado según la especificación ASTM SA-105
- Vástago de acero inoxidable tipo 303
- En los modelos de la serie 700 solamente, asiento reemplazable de una pieza de acero inoxidable 420F
- Cartucho de empaquetadura Grafoil asegurado por yugos de empaquetadura de dos pernos idénticos
- Rosca de vástago de un solo paso que permite una fácil operación de la válvula por rueda de cadena
- Buje de vástago ubicado fuera del cuerpo, alejado de altas temperaturas y fluidos corrosivos
- Conexión hembra SW de ½” para soplado
Válvula de Retención de Bola Automática para Proteger Contra Daños por Reventón
Donde las especificaciones requieran el uso de válvulas de retención de bola automáticas antes de un medidor de nivel de agua, las válvulas de retención superior e inferior modelo SG77BC pueden ser instaladas en fábrica. Tenga en cuenta el desplazamiento de 1.125 pulgadas en elevación entre los puertos de entrada y salida de la válvula de retención de bola inferior. Esto se aplica solo a las válvulas de las series SG600 y SG700.
Estas válvulas de retención independientes cumplen con el Par. A-18 de la Sección I del Código ASME de Calderas. Las válvulas automáticas restringirán severamente el flujo de vapor y agua al medidor de nivel en caso de rotura de vidrio o reventón de junta.
Precaución
Aunque la ventaja de usar estas válvulas de retención antes de un medidor de nivel es evidente, como se presenta arriba, la principal desventaja es que las válvulas de retención impedirán un soplado efectivo del propio medidor de nivel.
